Εφαρμογή:

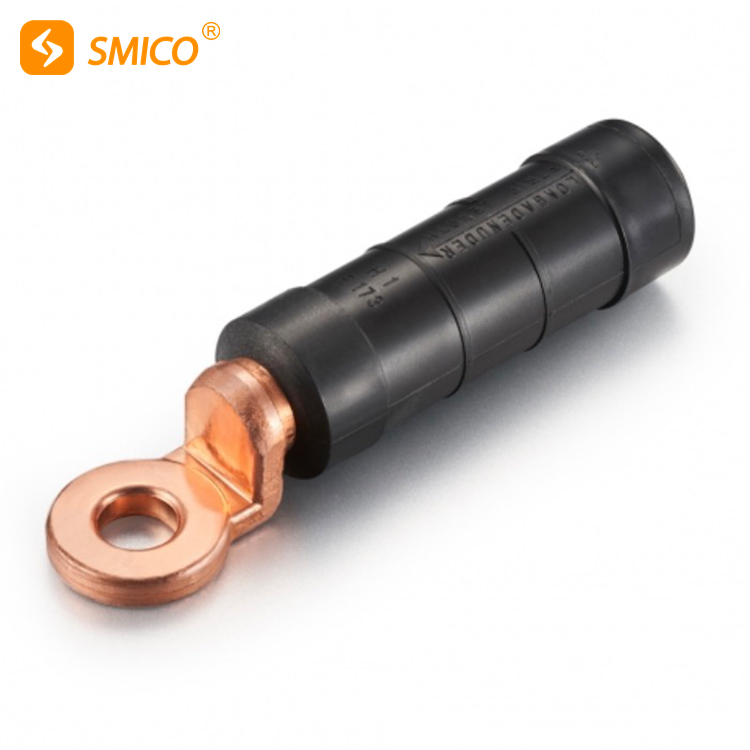

Το προμονωμένο ωτίο CPTAU έχει σχεδιαστεί για τη σύνδεση εναέριων μονωμένων αγωγών χαμηλής τάσης σε ακροδέκτες χάλκινου εξοπλισμού.
Περιγραφή:
Περίβλημα από αλουμίνιο (φάση) ή κράμα αλουμινίου (ουδέτερο) με στοπ στη μέση.
Μαύρο θερμοπλαστικό σφραγισμένο με εύκαμπτο ελαστομερές δακτύλιο.
Ένα ουδέτερο γράσο επαφής στο σωλήνα που βελτιώνει την περιοχή επαφής και προστατεύει το αλουμίνιο από την οξειδίωση.
Η πτύχωση πραγματοποιείται στο πλαστικό μέρος σύμφωνα με τα σημάδια στο σώμα του μανικιού.
Χαρακτηριστικά:
Τα μανίκια CPTAU αντέχουν στις δοκιμές που περιγράφονται στο γαλλικό πρότυπο NFC 33021 και στο ESI 43-14.
Είναι ανθεκτικά στο νερό και περνούν τη διηλεκτρική δοκιμή των 6 kV σε νερό.
Αντέχουν: 50% του μηχανικού φορτίου θραύσης φάσης.
100 % του μηχανικού φορτίου θραύσης ουδέτερου αγγελιοφόρου.
Το 80% του φορτίου του αγωγού στην αυτόνομη έκδοση (CPTAU τύπου Alus).
Ένας χρωματικός κωδικός επιτρέπει τον εύκολο έλεγχο του μεγέθους του καλωδίου
-16mm² ➱μπλε
-25 mm² ➱πορτοκαλί
-35mm² ➱κόκκινο
-50mm² ➱κίτρινο
-54,6mm² ➱μαύρο
-70mm² ➱λευκό
-95mm² ➱γκρι
-120mm² ➱ροζ
-150 mm ➱βιολετί
| Μοντέλο | Διαστάσεις (mm) | Μήκος (mm) |
| C | B | φ | L |
| CPTAU 16-10 | 16 | 20 | 10.5 | 73 |
| CPTAU 25-12 | 20 | 24 | 13 | 98.5 |
| CPTAU 35-12 | 20 | 24 | 13 | 98.5 |
| CPTAU 50-12 | 20 | 24 | 13 | 98.5 |
| CPTAU 54,6-12 | 20 | 24 | 13 | 98.5 |
| CPTAU 70-12 | 20 | 24 | 13 | 98.5 |
| CPTAU 95-12 | 20 | 24 | 13 | 98.5 |
| CPTAU 120-12 | 23 | 30 | 13 | 125 |
| CPTAU 150-12 | 23 | 30 | 13 | 125 |
| CPTAU 180-12 | 32 | 35 | 13 | 145 |
| CPTAU 240-12 | 32 | 35 | 13 | 145 |
