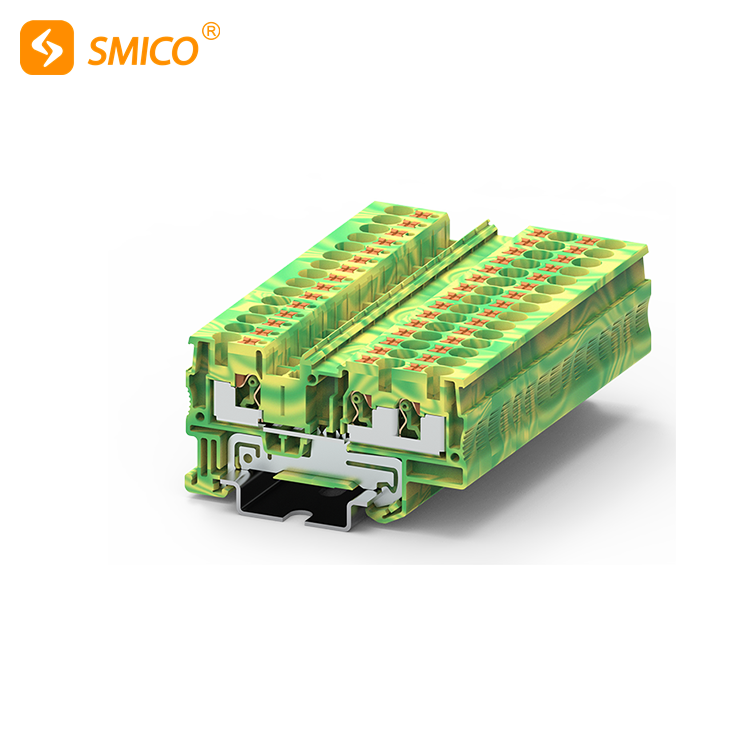

Τερματικά μπλοκ SMICO Push In Din Rail
1. ΠΕΡΙΓΡΑΦΗ:
Τα μπλοκ ακροδεκτών σύνδεσης Push-in μειώνουν τον χρόνο καλωδίωσης και μπορούν να υποστηρίξουν απλή καλωδίωση σε μέρη όπου υπάρχει μόνο λίγος διαθέσιμος χώρος.Δεν χρειάζεστε κανένα εργαλείο, απλά εισάγετε το καλώδιο είναι εντάξει.
◆ Κατασκευασμένο από αντιφλεγμονώδες Nylon PA 66, μέταλλο χαλκού.
◆ Εύκολη σύνδεση, κατασκευή γεφυρών και επισήμανση μεγάλων ή μικρών διατομών αγωγών για τροφοδοσία μέσω μπλοκ ακροδεκτών.
◆ Η καλωδίωση μπορεί να χειριστείτε σε περιορισμένο χώρο χάρη στον συμπαγή σχεδιασμό και τη σύνδεση μπροστινής εισόδου.
◆ Με πόδι γενικής χρήσης που μπορεί να εγκατασταθεί σε Standard Din Rail 35mm.
◆ Δημιουργήστε κατανομή ηλεκτρικού δυναμικού χρησιμοποιώντας γέφυρες βυσμάτων στο κέντρο τερματικού.
◆ Διατίθεται σε όλα τα αξεσουάρ: ακραία καλύμματα, πώματα άκρου, λωρίδες σήμανσης, φορέας σήμανσης, γέφυρα σύνδεσης κ.λπ.
Η ολοκληρωμένη σειρά τερματικών μπλοκ DIN για εφαρμογές διανομής ισχύος της SMICO προσφέρει μια σειρά από ευέλικτες λύσεις εξοικονόμησης χώρου, βελτιστοποιημένες για απλό χειρισμό και γρήγορη εγκατάσταση, ακόμη και σε περιορισμένους χώρους και δύσκολες συνθήκες, και διατίθεται με βιδωτή, PUSH-IN, και τεχνολογία σφιγκτήρα τάσης.Τα μπλοκ ακροδεκτών με βίδα σύνδεσης WPD (εικόνα επάνω δεξιά) έχουν μοναδικό παράγοντα μορφής με κεφαλές βιδών μετατόπισης και πατενταρισμένη τεχνολογία ζυγού σύσφιξης για ασφαλείς και άνετες συνδέσεις σε κάθε επίπεδο κλιμακίου, ακόμη και σε περιορισμένα συστήματα και περιβλήματα.Διαθέτουν επίσης αυτοσβενόμενα πλαστικά περιβλήματα χωρίς αλογόνο, εγκεκριμένα από IECEx, με υψηλή προστασία δακτύλων σύμφωνα με το EN 50274, αντίσταση βραχυκυκλώματος σύμφωνα με το πρότυπο SCCR και τέσσερις επιλογές χρωμάτων: γκρι, μπλε, κόκκινο και μαύρο και είναι ιδανικά για διανομή η ενέργεια και τα μηδενικά δυναμικά που τροφοδοτούνται σε μηχανές και εγκαταστάσεις ένα βήμα παραπέρα για την παροχή εφαρμογών, συμπεριλαμβανομένων των βιομηχανικών κινητήρων.WPDB – Ράγα DIN Βόρειας Αμερικής, μπλοκ ακροδεκτών βιδωτής σύνδεσης με ασφάλεια, ευελιξία και οικονομική διανομή των πηγών τροφοδοσίας ρεύματος (50–1.000VAC και 75–1.000VDC), φιλοξενούν μεγάλα μεγέθη καλωδίων και συγκροτήματα πολλαπλών πόλων — συμπεριλαμβανομένων μονού, δύο και ομαδοποιήσεις τριών φάσεων — σε ένα συμπαγές αποτύπωμα και διασφάλιση ασφαλών συνδέσεων για τα δάχτυλα σε βιομηχανικές εφαρμογές, όπως η διαχείριση υλικών, ο αυτοματισμός κτιρίων και τα συστήματα κλιματισμού ισχύος.Τα μπλοκ ακροδεκτών PUSH-IN WPD για συνδέσεις κινητήρα AMC (στο κάτω μέρος της φωτογραφίας) έχουν μοναδικό σχεδιασμό τριών επιπέδων που επιτρέπει γρήγορη και εύκολη εγκατάσταση, ασφαλείς συνδέσεις με βύσμα και καλωδίωση σταυρωτά επίπεδα με το μικρότερο δυνατό αποτύπωμα και μπορούν να χρησιμοποιηθούν ακόμη και ως μια εναλλακτική λύση στη δυνητική διανομή.Μπλοκ ακροδεκτών WPD με τεχνολογία σύνδεσης σφιγκτήρα τάνυσης, ένα καθολικό σύστημα επαφής για όλους τους κοινούς τύπους σύνδεσης αγωγών (εικόνα επάνω αριστερά), υποστηρίζει συμπαγή τροφοδοσία και διανομή ρεύματος μέσω καλωδίων μεγάλης διατομής και επιτρέπει στους χρήστες να κατανέμουν περαιτέρω την ισχύ εντός των πάνελ μέσω τυπικές διασυνδέσεις.Η ομοιόμορφη θέση των καναλιών διασύνδεσης επιτρέπει βολική κατανομή δυναμικού για καλώδια με διατομή 1,5–16 mm2 τόσο για καταλληλότητα ευρείας εφαρμογής όσο και για επακόλουθες επεκτάσεις συστήματος.
Βασικές πληροφορίες
SMICO ID | PT4-3-PE |
| Πίσσα | 6,2 χλστ |
| Αριθμός επιπέδων | 1 |
| Αριθμός συνδέσεων | 3P |
| Μέθοδος σύνδεσης | Σπρώξτε στον ακροδέκτη ελατηρίου |
| Επίπεδο Προστασίας | IP20 |
| Θερμοκρασία εργασίας | -40~+105℃ |
Δεδομένα IEC
| Ονομαστικό ρεύμα | / |
| Μετρημένη ηλεκτρική τάση | / |
| Κατηγορία υπέρτασης | Ⅲ |
| Βαθμός ρύπανσης | 3 |
| Ονομαστική παλμική τάση | 8KV |
| Στερεό διατομή αγωγού | 0,2-6mm² |
| Εύκαμπτη διατομή αγωγού | 0,2-4mm² |
| Εύκαμπτη διατομή αγωγού, με αυλάκι | 0,2-4mm² |
| Μήκος απογύμνωσης | 10-12mm |
Δεδομένα UL
| Χρήση ομάδας | B | C | D |
| Ονομαστικό ρεύμα | / | / | - |
| Μετρημένη ηλεκτρική τάση | / | / | - |
| Ονομαστική διατομή | 26-10AWG | - | - |
Ημερομηνία υλικού
| Μονωτικό υλικό | PA66 |
| Ομάδα μονωτικών υλικών | Ⅲa |
| Κατηγορία επιβραδυντικού φλόγας, συμμόρφωση UL94 | V0 |
| Υλικό επαφής | Κράμα χαλκού |
| Χαρακτηριστικά επιφάνειας | Sn, Επιμεταλλωμένο |
1.Η γέφυρα μείωσης επιτρέπει τη σύνδεση μπλοκ ακροδεκτών με διαφορετικές ονομαστικές διατομές
ευκολία, π.χ. ένα μπλοκ ακροδεκτών ώθησης PT 10 σε ένα PT 2,5.Τα μπλοκ ισχύος μπορούν να δημιουργηθούν γρήγορα χρησιμοποιώντας την εκ νέου
γέφυρα γεμιστήρα.
2. Ο άξονας διπλής λειτουργίας μπορεί να χρησιμοποιηθεί για τη σύνδεση οποιουδήποτε αριθμού μπλοκ ακροδεκτών με γέφυρες δύο θέσεων.
Οι γέφυρες 2 έως 50-pos. επιτρέπουν τη γεφύρωση έως και 50 μπλοκ ακροδεκτών σε ένα βήμα.
3. Μια γέφυρα άλματος δημιουργείται αφαιρώντας μεμονωμένους οδηγούς επαφής από την τυπική γέφυρα.Δύο
τα δυναμικά μπορούν στη συνέχεια να δρομολογηθούν παράλληλα.Τα σημεία επαφής μπορούν επίσης να επισημανθούν.
4. Ο απομονωμένος συνδετήρας τροφοδοσίας P-FIX, το βύσμα απομόνωσης P-DI, το βύσμα εξαρτημάτων P-CO και η κασέτα P-FU
Το βύσμα ασφάλειας μπορεί να χρησιμοποιηθεί στη ζώνη γενικής σύνδεσης του μπλοκ ακροδεκτών αποσύνδεσης.
5.Διατίθεται δοκιμαστικό βύσμα με διάμετρο 2,3 mm για γραμμές μέτρησης.Όλες οι εργασίες μέτρησης και δοκιμής μπορούν
να ολοκληρωθεί με ταχύτητα χρησιμοποιώντας δοκιμαστικούς προσαρμογείς για δοκιμαστικά βύσματα διαμέτρου 4 mm και τα αρθρωτά βύσματα δοκιμής.
6. Εκτός από την προσφορά μιας εγκατάστασης δοκιμών στον άξονα διπλής λειτουργίας, τερματικό τεχνολογίας all push-in
Τα μπλοκ προσφέρουν μια πρόσθετη δοκιμαστική επαφή για δοκιμαστικά βύσματα με διάμετρο 2,3 mm.
7.Τα μπλοκ ακροδεκτών COMBI Push-in είναι διαθέσιμα για τη διαμόρφωση plug-in της καλωδίωσης σήματος.Το σύστημα
είναι ανθεκτικό στην αφή και προσφέρει αυτοσυναρμολογούμενα βύσματα με εκτεταμένα αξεσουάρ.
8. Οι ακροδέκτες ασφαλειών με επίπεδο αυτόματου τύπου με σύνδεση αγωγού 4 mm2 διατίθενται στο ίδιο σχήμα με
τα μπλοκ ακροδεκτών τροφοδοσίας.Όλα τα μπλοκ τερματικών μπορούν να γεφυρωθούν συνεχώς μεταξύ τους
ο άξονας διπλής λειτουργίας.
9. Τα συμπαγή μπλοκ ασφαλειών τύπου μοχλού έχουν το ίδιο σχήμα με τα μπλοκ ακροδεκτών τροφοδοσίας και
μπορεί να επισημανθεί και να γεφυρωθεί συνεχώς.Μια κατανομή δυναμικού που εξοικονομεί χρόνο δημιουργείται εύκολα χρησιμοποιώντας α
γέφυρα άλματος.
1: Ελατήριο υψηλής αντοχής
2: Χάλκινη αγώγιμη λωρίδα
3: Εισαγόμενο νάιλον επιβραδυντικό φλόγας PA66
Μπλοκ ακροδεκτών εν σειρά, μπλοκ ακροδεκτών συνδυασμένων PT, μπλοκ ακροδεκτών υψηλού ρεύματος
Με την τεχνολογία in-line σύνδεσης, τα καλώδια με διάμετρο 0,25 mm ή μεγαλύτερη μπορούν εύκολα να συνδεθούν απευθείας χωρίς εργαλεία.Με τα ελατήρια επαφής, τα καλώδια μπορούν να εισαχθούν εύκολα και η ποιότητα σύνδεσης είναι υψηλή.
Πλεονέκτημα
Με απευθείας σύνδεση βύσματος, το προεπεξεργασμένο άκαμπτο καλώδιο μπορεί να συνδεθεί χωρίς εργαλεία, εξοικονομώντας χρόνο
Τοποθετήστε εύκολα καλώδια, εξοικονομώντας 50% της προσπάθειας
Το κουμπί έλξης είναι χρωματικά κωδικοποιημένο για να διασφαλιστεί η ασφαλής καλωδίωση και λειτουργία
Δεν χρειάζεται να εγκαταστήσετε εργαλεία, μπορείτε εύκολα να απελευθερώσετε το καλώδιο
Ενοποιημένα πλήρη αξεσουάρ συστήματος για μείωση του κόστους logistics
Τα τερματικά μπλοκ push-in αποτελούν μέρος του συστήματος γραμμής
Συνδυασμένο μπλοκ ακροδεκτών PT
Τα μπλοκ ακροδεκτών της σειράς PT είναι κατάλληλα για τη σύνδεση διαφόρων συρμάτων με ονομαστική διάμετρο σύρματος από 1,5 mm έως 185 mm.
Απλώς τοποθετήστε ένα άκαμπτο καλώδιο με διάμετρο σύρματος 0,25 mm ή περισσότερο ή ένα εύκαμπτο καλώδιο με ψυχρή κεφαλή στη θέση καλωδίωσης και η καλωδίωση είναι βολική και γρήγορη.Το ελατήριο επαφής ανοίγει αυτόματα, δημιουργώντας επαρκή δύναμη πίεσης στην τρέχουσα ράβδο.Όταν τοποθετείτε ένα λεπτό σύρμα με διάμετρο σύρματος 0,14 mm;ή περισσότερο, χρησιμοποιήστε ένα τυπικό κατσαβίδι για να ξεβιδώσετε το ελατήριο επαφής.
Αυτή η σειρά τερματικών μπλοκ εκμεταλλεύεται πλήρως το πλήρες σύστημα.Διάφορες τεχνολογίες σύνδεσης και τυποποιημένα αξεσουάρ συστήματος μπορούν να συνδυαστούν ελεύθερα.
Το PTV συνδυάζει τα πλεονεκτήματα της τεχνολογίας αυτόματου κλειδώματος και των βιδωτών μπλοκ ακροδεκτών
Το μπλοκ ακροδεκτών PTV συνδυάζει τα πλεονεκτήματα της αυτοασφαλιζόμενης σύνδεσης χωρίς εργαλεία και της πλευρικής πρόσβασης των βιδωτών μπλοκ ακροδεκτών.Το τερματικό υιοθετεί την τεχνολογία αυτοασφάλισης απευθείας εισαγωγής χωρίς εργαλεία, η απαιτούμενη δύναμη εισαγωγής σύρματος είναι μικρή, η σύνδεση είναι ισχυρή σε αντίσταση κραδασμών και ο χρόνος καλωδίωσης εξοικονομείται.Επιπλέον, υιοθετεί επίσης το σχέδιο πλευρικής εισόδου, η θέση καλωδίωσης είναι σαφής και δεν υπάρχει ακτίνα κάμψης.Με αυτόν τον τρόπο, η κατακόρυφη καλωδίωση μεταξύ του ακροδέκτη καλωδίωσης και της κοιλότητας γραμμής πραγματοποιείται και είναι ευκολότερο να επικολλήσετε και να διαβάσετε την αναγνώριση του καλωδίου.
Λεπτομερής επεξήγηση της τεχνολογίας in-line σύνδεσης
Μπορείτε να συνδέσετε απευθείας άκαμπτα καλώδια ή προκατασκευασμένα καλώδια με δακτύλιους χωρίς εργαλεία.
Ο ειδικός σχεδιασμός ελατηρίου μπορεί εύκολα να εισάγει άκαμπτα σύρματα με διάμετρο σύρματος 0,25 mm ή μεγαλύτερη και εύκαμπτα σύρματα με κεφαλή ψυχρής πίεσης για να επιτύχει ισχυρή δύναμη τραβήγματος του σύρματος.
Τοποθετήστε εύκολα καλώδια, εξοικονομώντας 50% της προσπάθειας.
Χρησιμοποιώντας το κουμπί εξόδου, μπορείτε να χρησιμοποιήσετε διάφορα εργαλεία για να χαλαρώσετε το καλώδιο χωρίς να αγγίξετε απευθείας τα ηλεκτροφόρα μέρη.
Όταν συνδέετε ένα εύκαμπτο σύρμα με διάμετρο σύρματος 0,14 mm ή περισσότερο χωρίς δακτύλιο, χρειάζεται μόνο να ενεργοποιήσετε εύκολα το κουμπί εξόδου κατά την εισαγωγή του.
Το κουμπί έλξης είναι χρωματικά κωδικοποιημένο για να διασφαλιστεί η ασφαλής καλωδίωση και λειτουργία.
Μπροστινή καλωδίωση, συνδέστε εύκολα διάφορα καλώδια.
