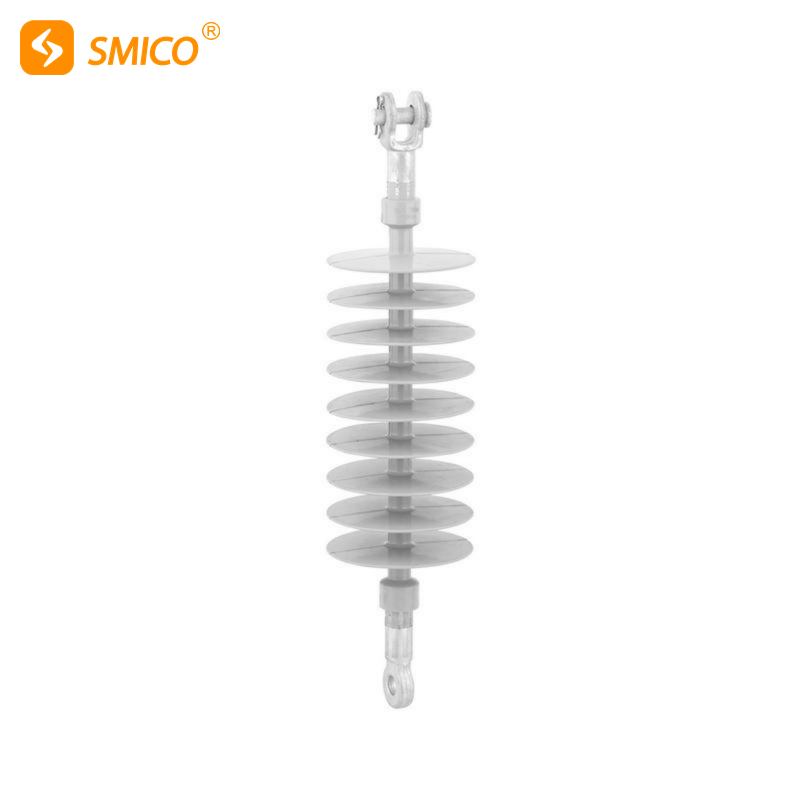

Μονωτικό Υψηλής Τάσης Σύνθετο Πολυμερές μονωτικό μακράς θέσης

Η SMICO προσφέρει διαφορετικά είδη σύνθετων μονωτών για υποσταθμό.Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες σχετικά με τον σύνθετο μονωτήρα, όπως TDS, Μέθοδος Εφαρμογής, OEM κ.λπ.
Η SMICO μπορεί να παρέχει διαφορετικό τύπο σύνθετου μονωτήρα σιλικόνης, που απαιτείται επίσης από τον πελάτη.

Οι σύνθετοι μονωτές είναι ένας ειδικός τύπος ελέγχου μόνωσης που μπορεί να παίξει σημαντικό ρόλο στις εναέριες γραμμές μεταφοράς.
Οι σύνθετοι μονωτές είναι επίσης γνωστοί ως συνθετικοί μονωτές, μονωτές από μη πορσελάνη, μονωτές πολυμερών, μονωτές από καουτσούκ, κ.λπ. Η κύρια δομή αποτελείται γενικά από ένα υπόστεγο, μια ράβδο πυρήνα FRP και ένα ακραίο εξάρτημα.Η φούστα του υπόστεγου είναι γενικά κατασκευασμένη από οργανικά συνθετικά υλικά, όπως καουτσούκ αιθυλενίου προπυλενίου, βουλκανισμένο καουτσούκ σιλικόνης υψηλής θερμοκρασίας κ.λπ.Οι άξονες FRP κατασκευάζονται γενικά από ίνες γυαλιού ως ενισχυτικό υλικό και μια οξειδωτική ρητίνη ως υλικό βάσης.Τα ακραία εξαρτήματα είναι γενικά ανθρακούχο χάλυβα ή ανθρακούχο δομικό χάλυβα επικαλυμμένο με θερμό ψευδάργυρο-αλουμίνιο.

Ταξινόμηση μονωτών από καουτσούκ σιλικόνης

Οι σύνθετοι μονωτές μπορούν να χωριστούν σε: σύνθετους μονωτές γραμμής και σταθμούς παραγωγής ενέργειας, ηλεκτρικούς σύνθετους μονωτές.Μπορεί επίσης να χωριστεί σε σύνθετους μονωτές ανάρτησης σε σχήμα ράβδου, σύνθετους μονωτές τύπου πείρου, σύνθετους μονωτές σταυροειδούς βραχίονα, σύνθετους μονωτές πυλώνων, μερικούς σύνθετους μονωτές αντιανεμικούς,  σύνθετος  Θέση  απομονωτήρας  και ούτω καθεξής.

Πλεονεκτήματα του σύνθετου μονωτή σιλικόνης

Μικρό μέγεθος, εύκολο στη συντήρηση.
Ελαφρύ, εύκολο στην εγκατάσταση.
Υψηλή μηχανική αντοχή, δεν είναι εύκολο να σπάσει.
Εξαιρετική σεισμική απόδοση και καλή αντοχή στους λεκέδες.
Γρήγορος κύκλος παραγωγής και σταθερότητα υψηλής ποιότητας.

Δομή τελικής προσαρμογής

Οι σύνθετοι μονωτές ποικίλλουν στη δομή τους ανάλογα με τα χαρακτηριστικά χρήσης.Εκτός από την ικανοποίηση της αντοχής σε εφελκυσμό, την ικανοποίηση των απαιτήσεων και την αξιόπιστη σύνδεση με τον άξονα, ο σχεδιασμός του μεταλλικού άκρου πρέπει επίσης να πληροί τις ειδικές απαιτήσεις για εφαρμογή σε υψηλή τάση.Οι σύνθετοι μονωτές κατασκευάζονται γενικά σε σχήμα ράβδου με μικρή χωρητικότητα.Επομένως, η κατανομή της τάσης στην επιφάνεια του μονωτή είναι πολύ άνιση.Έτσι, σε κανονική λειτουργία, το στέμμα που δημιουργείται θα είναι επιβλαβές, επομένως είναι απαραίτητο να χρησιμοποιήσετε ένα μέτρο εξισορρόπησης πίεσης.Επιπλέον, το συνθετικό μονωτικό υλικό δεν μπορεί να αντέξει ένα ηλεκτρικό τόξο πολλών δεκάδων κιλοαμπέρ.Σε περίπτωση σφάλματος βραχυκυκλώματος, θα κάψει την ομπρέλα κοντά στο σύρμα και τον πύργο, επομένως απαιτείται τόξο.Στο εσωτερικό και στο εξωτερικό, η μέθοδος προσθήκης ενός δακτυλίου εξισορρόπησης πίεσης υιοθετείται γενικά για να ομοιογενοποιήσει το τελικό ηλεκτρικό πεδίο, να αποδυναμώσει το στέμμα και να οδηγήσει στο τόξο σφάλματος.

Ο δακτύλιος εξισορρόπησης τάσης του σύνθετου μονωτή είναι συστατικό του σύνθετου μονωτή.Η λειτουργία του είναι να ελέγχει την ένταση του ηλεκτρικού πεδίου μέσα στον μονωτή, να αποφεύγει την εσωτερική μερική εκφόρτιση, να μειώνει την ένταση τοπικού ηλεκτρικού πεδίου της εξωτερικής επιφάνειας, ειδικά την επιφάνεια του μεταλλικού συνδετικού τμήματος και να μειώνει τις ραδιοπαρεμβολές.Οδηγώντας το τόξο συχνότητας ισχύος για την αποφυγή καύσης της επιφάνειας του μονωτή και ελαχιστοποίηση της έντασης του τοπικού ηλεκτρικού πεδίου κοντά στην ακραία επιφάνεια για βελτίωση της απόδοσης κατά της μουτζούρας.
